永宏触摸屏跟三菱Q系列的连接
发布于:
2017-03-05 08:51
来源:
鹏普科技
作者:
一颗牙
点击:
次

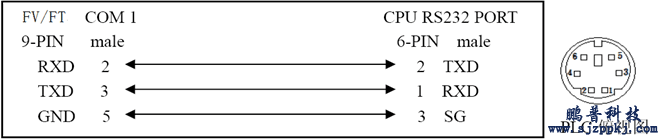

本文主要讲解永宏FT系列触摸屏跟永宏Q系列PLC的连接线制作,市场上三菱PLC的应用很是广泛,但是Q系列的PLC相对来说还是比较少。如果需要与Q系列的PLC进行联机就要考虑好触摸屏的应用品牌,因为好多低端品牌触摸屏内不具备跟Q1系列PLC通讯的驱动,触摸屏上的COM1是母头的,所以做的线缆触摸屏连接端为9针公头,PLC端为6针,中间带舌头。
触摸屏端: PLC端: PLC端口俯视
