石家庄鹏普电子科技在砖机上，免烧砖的工艺上，不管是改造还是配合设备厂家配套新的电气方案，都有一定的工作经验、成功案例。之前我们就提到过PLC应用剁砖机，那是生产上自动码砖的应用，我们现在论述下自动上板的应用。

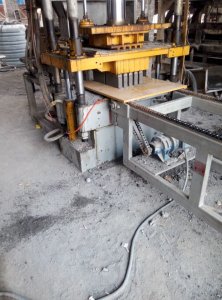

首先客户改造前是怎样的情况呢，就是人工上板。费时又费力，工人劳作强度大。效率自然也不是很高。所以客户跟我们提到能不能改造自动推板上板的工艺。客户在硬件上的确考虑得当，利用油泵电机控制上板进板推板取板等动作，比较稳定。

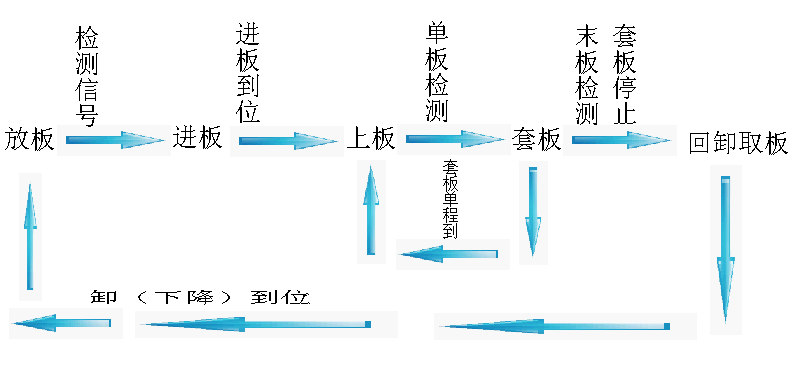

工艺流程如下图


客户把一下40层的底板落放入轨道中，当系统检测到板落放到位时，自动进板，进板到上升下降位置时，信号同样检测，然后升降板就开始上升，当最上面的板被检测到时，开始套板，上升停止。套板由链条带动，链条圈由电机带动，整个链条平均分成5份，每份其实套板一个单板，而且每过一个单板后面就会有信号检测当前单板已过，进行下一个套板，知道最后一个套板被检测带过，西东会检测到上升机械限位，然后重新卸回，就是下降到机械下限，然后开始循环放板。

plc选型是永宏经济BI系列，触摸屏是永宏C3系列或者MCGS系列

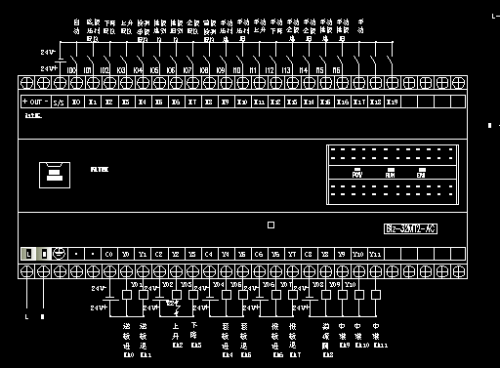

PLC控制原理图

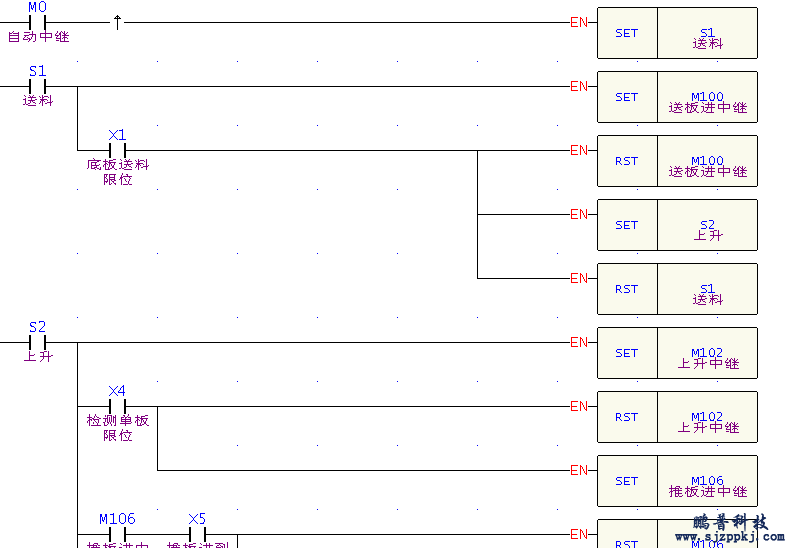

程序里基本采用顺序控制指令，循环的工艺利用顺序指令比较方便

具体的细节可能每个生产客户都有一定的不同，但是基本的理念其实其实就是替代人工自动上板的弊端，达到高效率省人工的目的。详细具体工程可致电联系我们0311-85595655，我们会根据客户实际需要来配套电气方案。
